SBR uređaj je jedna od izvedbi biološkog sustava pročišćavanja sanitarno – fekalnih otpadnih voda sa aeracijom. Način primjene je defniran prema HRN EN 12566-3 i u nadopuni 2. dijela DIN 4261. Primjena SBR uređaja ističe se kod restorana i objekata turističkih destinacija, te ostalih objekata gdje hidraulično opterećenje varira.
Posredovanje, projektiranje, savjetovanje i istraživanje u području pročišćavanja (otpadnih) voda i zraka. ATT&AT d.o.o.
BP SBR O/SN 4-40 ES
NORMA
HRN EN 12566-3 i u nadopuni 2. dijela DIN 4261.
NAMJENA
Obiteljske kuće, manje tvornice, hoteli
NAČIN UGRADNJE
OPIS RADA UREĐAJA
Pročišćavanje otpadne vode se odvija u tri ciklusa dnevno i u 4 faze po ciklusu.
- dotok otpadne vode – otpadna voda iz djela za predtretman se dovodi u sbr reaktor.
- aeracija – u otpadnu vodu se upuhuje zrak obogaćen kisikom iz aeratora, pri čemu se voda snažno miješa. Mikroorganizmi koji se nalaze u vodi vrše razgradnju biološke materije iz otpadne vode.
- taloženje – u fazi taloženja prestaje obogaćivanje kisikom. Nastali mulj se skuplja na dnu uređaja. U gornjoj zoni nastaje sloj čiste vode.
- odvod pročišćene vode, izlaz – sloj čiste vode se pomoću pumpe, koja radi pomoću komprimiranog zraka izbacuje van. Nakon toga započinje novi ciklus.
Ciklusi u kojima se odvijaju zasebne faze, traju 8 sati, dakle 3 ciklusa u jednom danu. Nastali aktivni mulj se prepumpava u primarni taložnik i u slučaju potrebe se zajedno sa muljem iz primarnog taložnika neutralizira. Za punjenje se koriste muljne pumpe SBR reaktora.

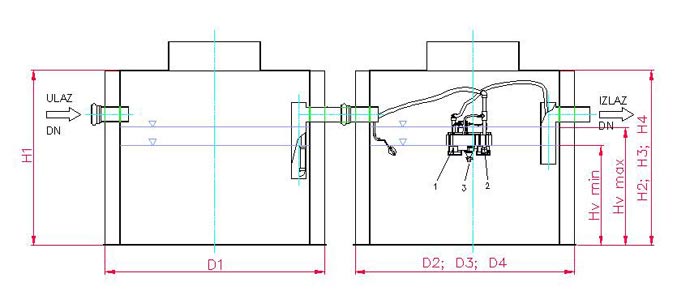

TEHNIČKE OSOBINE
| Tip BIO PROČISTAČA | ES | D1(mm)) | H1(mm) | D2(mm) | H2(mm) | D3(mm) | H3(mm) | Hul(mm) | Hiz(mm) | DN(mm) | Snaga(W) | Masa(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BP SBR 4 O/SN | 4 | 1850 | 2020 | x | x | x | x | 1800 | 1750 | 110 | 0,06 | 210 |
| BP SBR 6 O/SN | 6 | 2150 | 2020 | x | x | x | x | 1800 | 1750 | 110 | 0,09 | 249 |
| BP SBR 8 O/SN | 8 | 2450 | 2020 | x | x | x | x | 1800 | 1750 | 110 | 0,12 | 290 |
| BP SBR 10 O/SN | 10 | 2700 | 2020 | x | x | x | x | 1800 | 1750 | 110 | 0,15 | 327 |
| BP SBR 12 O/SN | 12 | 2800 | 2020 | x | x | x | x | 1800 | 1750 | 110 | 0,20 | 343 |
| BP SBR 16 O/SN | 16 | 2800 | 2020 | 1900 | 2020 | x | x | 1800 | 1750 | 110 | 0,20 | 557 |
| BP SBR 20 O/SN | 20 | 2800 | 2270 | 2000 | 2270 | x | x | 2050 | 2000 | 110 | 0,30 | 581 |
| BP SBR 25 O/SN | 25 | 2400 | 2270 | 2400 | 2270 | 2200 | 2270 | 2050 | 2000 | 110 | 0,30 | 826 |
| BP SBR 30 O/SN | 30 | 2500 | 2270 | 2550 | 2270 | 2400 | 2270 | 2050 | 2000 | 160 | 0,50 | 910 |
| BP SBR 40 O/SN | 40 | 2800 | 2270 | 2800 | 2270 | 2700 | 2270 | 2050 | 2000 | 160 | 0,60 | 1049 |
